空调变频控制方案

作者：admin 发布于：2017-12-14
型号: 空调变频控制
产品价格: 面议
产品详细介绍: 空调变频控制方案

方案选用美国IR公司最新推出的iMOTION运动控制芯片IRMCK341作为开发平台，加上SANYO公司的PFC模块和IR公司的分离IGBT（IRGB15B60）共同组成了一个完整的180度正弦波直流变频空调解决方案。该方案已经在美的空调率先使用并且量产，是目前国内变频空调行业技术最领先的控制方案，也是将来整个变频空调行业控制技术的发展方向。

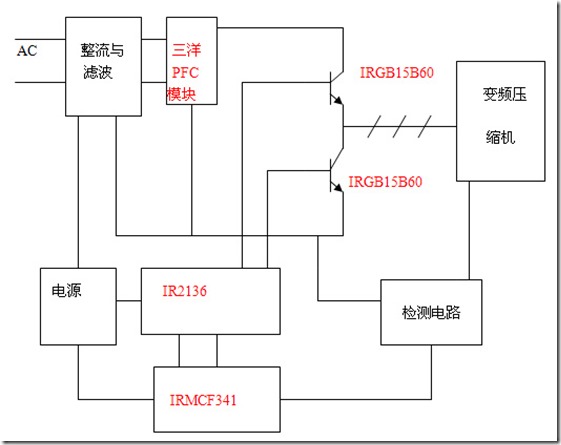

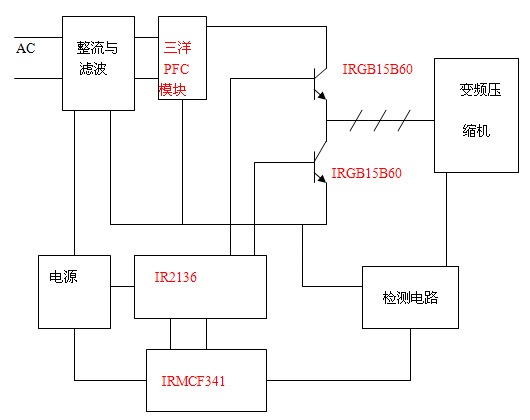

一．系统框图：
clip_image001
二．性能特点：
无传感器,单电阻采样闭环
FOC控制,180度正弦波驱动
快速制冷、制热，压缩机运转平稳
低噪音、全方位保护功能，自诊断功能
控制压缩机运转频率以保持舒适温度
适用各类机型的空调器，兼容AC/DC变频压缩机

特点：
• 内含双通道电机驱动以及一路全数字有源ＰＦＣ控制功能
• 支持永磁同步电机及感应电机变频驱动（无传感器电机）
• 无传感器的180º正弦波驱动，低噪高效
• 通过完善的闭环控制算法可实现恒转速或恒扭矩控制
• 通过FOC控制方式，可做低速力矩补偿及高速弱磁控制
• 主控芯片内置电流采样用运放，简化电路结构节省成本
• 具备过载，过压，欠压，缺相，堵转，过热，电机退磁保护

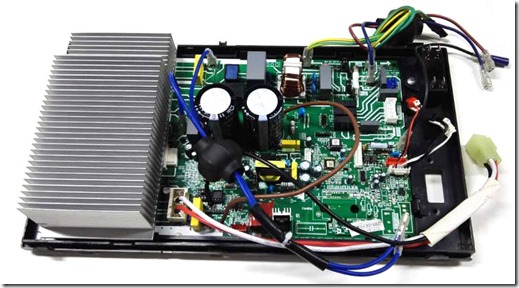

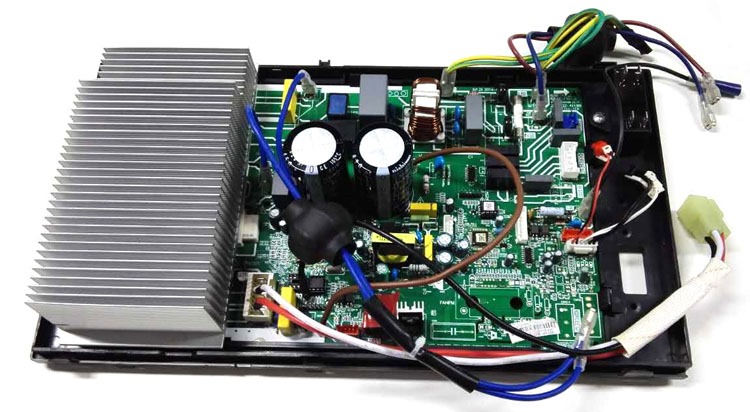

变频空调2

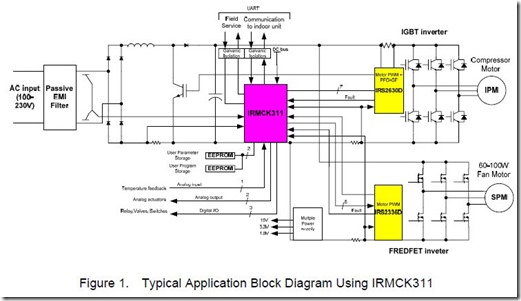

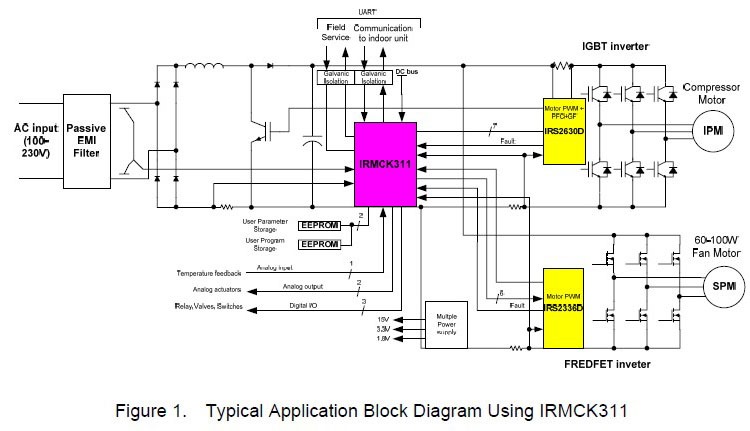

变频空调3

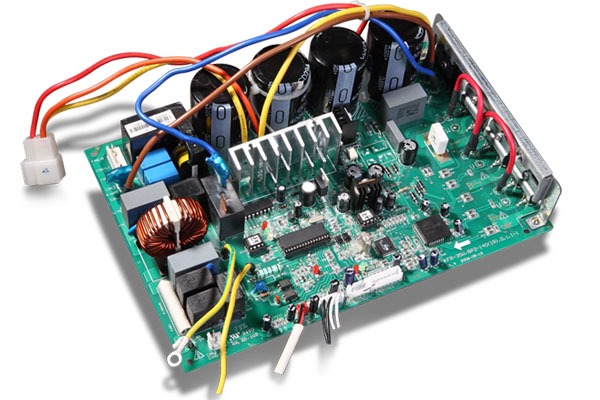

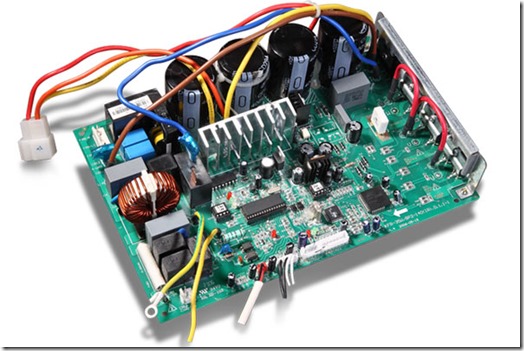

变频空调控制方案
